1. Grundkonzept eines Mikrocontrollers (MCU)
MCU steht für Microcontroller Unit (Mikrocontrollereinheit). Er wird auch als Ein-Chip-Mikrocontroller bezeichnet. Der bekannte 8051-Mikrocontroller, der an Universitäten gelehrt wird, ist ein klassisches Beispiel für einen MCU.
1.1 Mikrocontroller vs. Mikrocomputer
Ein Mikrocontroller (Ein-Chip-Mikrocomputer) basiert auf der Architektur traditioneller Mikrocomputer. Ein herkömmlicher Mikrocomputer besteht aus:
- CPU (Steuereinheit + ALU)
- Speicher (RAM und externer Speicher wie Festplatten)
- Ein-/Ausgabegeräte (Tastatur, Maus, Bildschirm, Lautsprecher usw.)
Diese Komponenten werden üblicherweise durch mehrere unabhängige Chips realisiert, die über externe Busse auf einem Motherboard verbunden sind. Diese Struktur ermöglicht eine flexible Konfiguration, erhöht aber Komplexität, Größe und Stromverbrauch.

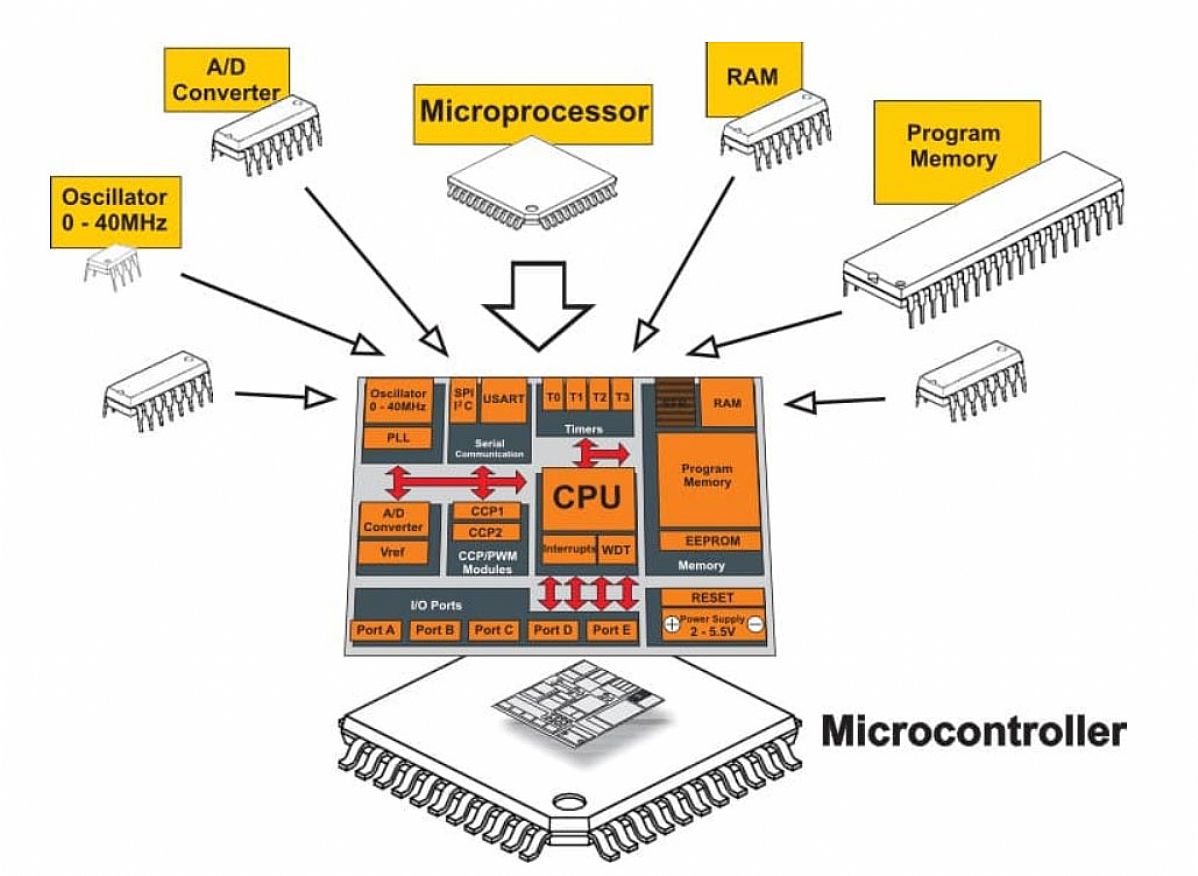

Ein MCU integriert CPU, Speicher und Ein-/Ausgabe-Peripheriegeräte in einen einzigen Chip, wodurch alle Datenverarbeitungs- und Steuerungsoperationen intern durchgeführt werden können. Dies führt zu:
- Höherer Ausführungseffizienz
- Geringeren Kosten und niedrigerem Stromverbrauch
- Eignung für dedizierte, echtzeitfähige eingebettete Steuerungssysteme
1.2 MCU-Architektur und Funktionsprinzip
Ein Mikrocontroller (MCU) umfasst typischerweise:
- CPU: Führt Steuerlogik und Befehle aus
- RAM: Temporärer Datenspeicher für schnelle Verarbeitung
- ROM/Flash: Speichert Programme und feste Daten
- Peripheriegeräte: GPIO, ADC, PWM, UART, SPI, I²C usw.
In Automobil-Mikrocontrollern werden häufig zusätzliche dedizierte Peripheriegeräte integriert, wie z. B.:
- CAN-/LIN-/FlexRay-Controller
- LCD-Treiber
- Motor- und Schrittmotorsteuerungen
Mit der zunehmenden Elektrifizierung und Vernetzung von Fahrzeugen – einschließlich digitaler Armaturenbretter, Infotainmentsysteme, T-Box-Konnektivität und Domänencontroller – ist die herkömmliche MCU-Erweiterung durch einfache Peripheriegeräte nicht mehr ausreichend. Dies treibt die Verbreitung von SoCs voran.
2. Grundkonzept von SoCs
SoC (System-on-Chip) bezeichnet die Integration mehrerer Funktionsmodule in einen einzigen Chip, wodurch ein System entsteht, das einem vollständigen Computer sehr nahe kommt.
Obwohl sowohl Mikrocontroller (MCUs) als auch System-on-a-Chip (SoCs) Ein-Chip-Lösungen sind, unterscheiden sich ihre Designziele grundlegend:
- MCU: Konzipiert für einfache, deterministische Steuerungsaufgaben mit hoher Echtzeitfähigkeit.
- SoC: Konzipiert für komplexe Rechensysteme, die vollständige Betriebssysteme ausführen und rechenintensive Aufgaben bewältigen können.
Diese unterschiedlichen Ziele führen zu erheblichen architektonischen Unterschieden.
2.1 Single-Core- vs. Multi-Core-Architektur
MCUs zeichnen sich üblicherweise durch Folgendes aus:
- Single-Core- oder eingeschränkte Multi-Core-Architektur
- Cortex-M-Prozessoren
- On-Chip-SRAM und Flash-Speicher
- Speicher typischerweise < 10 MB
SoCs hingegen verwenden heterogene Multi-Core-Architekturen, darunter:
- CPU + GPU + DSP + NPU
- Unterstützung für DDR-Speicher (GB-Bereich)
- Vielfältige Multimedia- und Drahtlosschnittstellen
Ein typisches Beispiel ist ein Smartphone-SoC wie der Qualcomm Snapdragon 865, der mehrere Cortex-A-Kerne und eine leistungsstarke GPU integriert.
Obwohl einige Mikrocontroller (MCUs) in der Automobilindustrie mittlerweile Mehrkernprozessoren verwenden, unterscheiden sie sich hinsichtlich Leistung und Systemkomplexität weiterhin deutlich von System-on-a-Chip (SoCs).
2.2 Echtzeitfähigkeit und Betriebssysteme
Mikrocontroller priorisieren Echtzeitreaktionen. Viele MCU-basierte Systeme arbeiten in folgenden Umgebungen:
- Bare-Metal-Modus
- Schlankes Echtzeitbetriebssystem (z. B. FreeRTOS)
Die Startzeit beträgt typischerweise nur wenige zehn Millisekunden und erfüllt damit die strengen Anforderungen der Automobilindustrie, wie z. B. schnelles Aufwachen (< 100 ms) und sicherheitskritische Reaktionszeiten (z. B. Notbremsung innerhalb von 200 ms).
System-on-a-Chip (SoCs) sind für Multitasking und hohe Rechenleistung optimiert und laufen üblicherweise mit folgenden Betriebssystemen:
Diese Betriebssysteme benötigen jedoch längere Startzeiten – oft mehrere Sekunden oder mehr – wodurch sie für bestimmte Echtzeit-Steuerungsaufgaben ungeeignet sind.
Moderne Fahrzeuge setzen daher häufig auf eine MCU+SoC-Architektur, wobei:
- Die MCU Echtzeit-Steuerungs- und Sicherheitsfunktionen übernimmt.
- Das SoC komplexe Rechenprozesse, Grafik, KI und Konnektivität realisiert.
2.3 Peripheriegeräte, Rechenleistung und Stromverbrauch
MCUs integrieren typischerweise nur wenige Peripheriegeräte, die auf Steuerungsaufgaben ausgerichtet sind, während SoCs Folgendes unterstützen:
- Hochgeschwindigkeitsschnittstellen
- Kameras, Displays, Audio und Video
- Bluetooth, WLAN, USB
- Fortschrittliche KI-Beschleunigung und 5G-Konnektivität
SoCs nutzen üblicherweise externen Speicher wie DDR und UFS mit Kapazitäten von mehreren hundert Gigabyte. Im Gegensatz dazu verwenden MCUs typischerweise On-Chip-Flash und SRAM mit Kapazitäten im Kilobyte- oder Megabyte-Bereich.
Hinsichtlich des Stromverbrauchs:
- Mikrocontroller (MCUs): Mikrowattbereich, geringe Wärmeentwicklung
- System-on-a-Chip (SoCs): Wattbereich, erfordert fortschrittliches Energiemanagement und Wärmeableitung
In Automobilanwendungen wie intelligentem Fahren und Smart Cockpits benötigen SoCs möglicherweise 20 KDMIPS oder mehr und unterstützen die Datenfusion mehrerer Sensoren (z. B. 5 Kameras + 5 Radarsensoren).
3. Zusammenfassung
| Merkmale |
Mikrocontroller (MCU) |
System-on-a-Chip (SoC) |
| Architektur |
Einfach |
Komplex, Mehrkernprozessor |
| Startzeit |
Sehr schnell |
Relativ langsam |
| Echtzeitleistung |
Ausgezeichnet |
Eingeschränkt |
| Betriebssystem |
Bare-Metal / RTOS |
Linux / QNX / Android |
| Rechenleistung |
Niedrig bis mittel |
Sehr hoch |
| Stromverbrauch |
Sehr niedrig |
Hoch |
Mikrocontroller (MCUs) eignen sich ideal für Echtzeitsteuerung und sicherheitskritische Aufgaben, während System-on-a-Chip (SoCs) ihre Stärken im Hochleistungsrechnen und der Integration komplexer Systeme ausspielen.
Mikrocontroller, SoC und Ladesysteme für Elektrofahrzeuge
In
modernen Elektrofahrzeugen spielen sowohl Mikrocontroller als auch SoCs eine entscheidende Rolle – nicht nur in Fahr- und Cockpitsystemen, sondern auch in der Ladesteuerung und im Energiemanagement. Komponenten wie Laderegler, Batteriemanagementsysteme (BMS) und Kommunikationsmodule nutzen Mikrocontroller für die Echtzeitsteuerung, während SoCs Konnektivität, Cloud-Interaktion und intelligentes Energiemanagement ermöglichen.
