Leitfaden zur Entwicklung, Fehlerbehebung und Anwendung von Verlängerungskabeln für SAE J1772-Ladeschnittstellen

Überblick über die SAE J1772-Ladetechnologie

Die SAE J1772-Technologie definiert alle elektronischen Schnittstellen und Steuersignale zwischen Elektrofahrzeugen und AC-Ladegeräten (AC Level 1 und AC Level 2) und bildet die technische Grundlage für langsames und schnelles AC-Laden.

1.1 Grundfunktionen der Ladeschnittstelle

Die J1772-Schnittstelle besteht aus Steuerkreisen, Schützen, Steckverbindern und elektronischen Schlössern. Sie unterstützt die Nutzung von Hausstromversorgung und öffentlichen Ladestationen:

• AC-Laden: Geeignet für Langzeitparken, z. B. zu Hause oder im Büro, ermöglicht langsames Laden.
• Schnellladen: Geeignet für öffentliche Schnellladestationen, die in kurzer Zeit viel Strom laden können.

1.2 Lademodi und Kommunikationsprotokolle

Der SAE J1772-Standard unterstützt folgende Lademodi:

• Modus 1: Langsames Laden über normale Haushaltssteckdosen.
• Modus 2: Langsames Laden über Haushaltsstrom mit zusätzlicher Schutzeinrichtung.
• Modus 3: Spezielles AC-Ladegerät für effizienteres Laden.

Das J1772-Kommunikationsprotokoll ermöglicht die Informationsinteraktion von Ladebedarf, Statusüberwachung und Sicherheitsschutz über ein Control-Pilot-Kabel und einen Näherungskontakt.

Grundlagen der Entwicklung von SAE J1772-Ladeschnittstellen

2.1 Auslegung des SAE J1772-Standards

Der SAE J1772-Standard spezifiziert die physikalischen, elektrischen und kommunikativen Eigenschaften der Schnittstelle, die für das Kompatibilitätsdesign entscheidend sind:

• AC-Hauptkontakt: Übertragung von Wechselstrom
• Näherungskontakt: Erkennung des Steckereinsteck-/-entnahmestatus
• Control-Pilot-Kontakt: Ladekommunikation
• Power Line Communication (PLC)
• Massekontakt: Sicherheitserdung

Die LED-Anzeige zeigt den Ladestatus in Echtzeit an.

2.2 Hardware-Design

Zu den wichtigsten Komponenten gehören:

• Steckverbinder
• Steuermodul
• Hochspannungsrelais
• Hochstromschütz

2.3 Software-Entwicklung

• Treiber: verantwortlich für Hardware-Initialisierung, Kommunikation und Stromregelung
• Steuerlogik: Überwachung des Batteriestatus, Ladestromregelung, Behandlung von Sicherheitsausnahmen, Datenprotokollierung

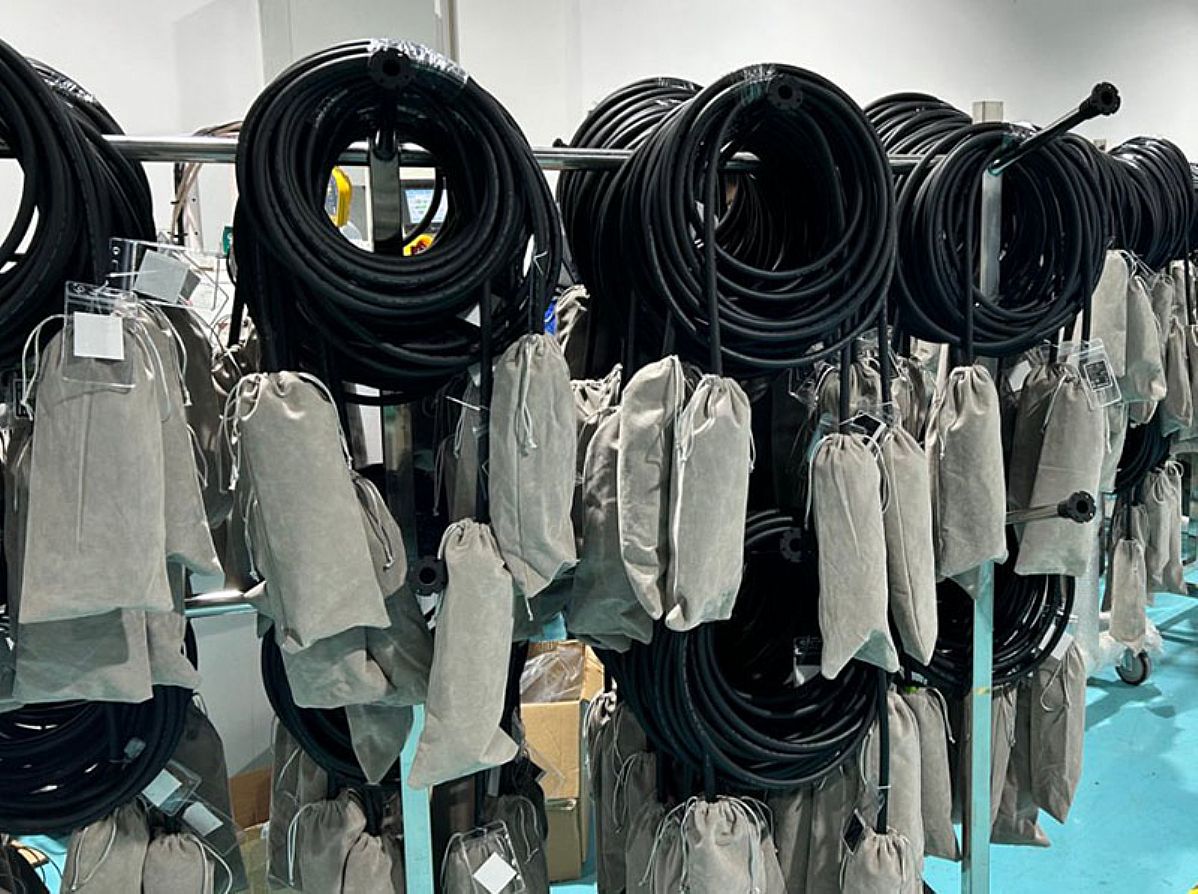

Anwendungs- und Auswahlleitfaden für J1772-Verlängerungskabel

Mit der zunehmenden Anzahl öffentlicher Ladestationen und den vielfältigen Ladeanforderungen der Nutzer werden J1772-Verlängerungskabel immer häufiger eingesetzt. J1772-Verlängerungskabel können folgende Probleme effektiv lösen:

• Unzureichender Abstand zwischen Ladestationen und Fahrzeugschnittstellen: Insbesondere auf öffentlichen Parkplätzen oder in der Garage kann das Verlängerungskabel flexibel auf verschiedene Ladeszenarien reagieren.
• Verbesserte Schnittstellenkompatibilität: Unterstützt verschiedene AC-Ladestationen und Elektrofahrzeuge nach J1772-Standard.

3.1 Wichtige Designelemente des J1772-Verlängerungskabels

• SAE J1772-konformes Schnittstellendesign: gewährleistet Kompatibilität mit vorhandenen Ladegeräten und Fahrzeugen.
• Hochwertige Leiter- und Isoliermaterialien: gewährleisten Sicherheit und Langlebigkeit.
• Wasser- und staubdicht: geeignet für verschiedene Außenumgebungen.
• Strombelastbarkeit: üblicherweise 16 A, 32 A oder 40 A. Die Wahl sollte je nach Ladeleistung und Fahrzeugbedarf erfolgen.

3.2 Sicherheit und Zertifizierung des J1772-Verlängerungskabels

Hochwertige J1772-Verlängerungskabel müssen UL-, CE- oder TÜV-zertifiziert sein. Sie verfügen über Überlastungsschutz, Übertemperaturschutz und Kurzschlussschutz, um die Ladesicherheit zu gewährleisten.

3.3 Häufige Fehler und Diagnose

Fehler an J1772-Verlängerungskabeln haben meist folgende Ursachen:

• Lose oder beschädigte Steckverbinder
• Überhitzung der Leiter
• Abnormale Kommunikation der Signalleitungen

Es wird empfohlen, den Zustand von Steckverbindern und Kabeln während des Gebrauchs regelmäßig zu überprüfen und gegebenenfalls auszutauschen.

Zusammenfassung

Der SAE J1772-Standard ist die Kerntechnologie des aktuellen AC-Ladens für Elektrofahrzeuge. J1772-Verlängerungskabel können als praktische Ergänzung die Flexibilität und den Komfort beim Laden deutlich verbessern. Ob bei der Hardwareentwicklung, der Softwaresteuerung oder der Auswahl von Verlängerungskabeln – die Standards und Sicherheitsnormen sollten strikt eingehalten werden, um ein effizientes, sicheres und intelligentes Ladesystem zu schaffen.
