Als Nexway EV – ein professioneller Hersteller von Ladeanschlüssen für Elektrofahrzeuge,
AC-Ladestationen und Ladezubehör – wissen wir, dass das Gehäusedesign einen direkten Einfluss auf die Produktqualität und das Nutzererlebnis hat. Die beiden gängigsten Verfahren zur Gehäuseformung in der Branche sind integrierte (einteilige) und geteilte (mehrteilige) Strukturen. Jeder dieser Ansätze stellt spezifische Anforderungen an das Material, birgt eigene fertigungstechnische Herausforderungen und weist charakteristische Leistungseigenschaften auf.
Dieser Artikel beleuchtet die Unterschiede zwischen diesen beiden Konstruktionsprinzipien und bietet Orientierungshilfen für die Auswahl der optimalen Lösung.
Integriertes Gehäuse für EV-Ladestecker: Konzipiert für komplexe Strukturen und hohe Langlebigkeit
Ein integriertes Gehäuse für Ladestecker wird als einzelnes Formteil gefertigt; dies gewährleistet eine überragende strukturelle Integrität und minimiert montagespezifische Risiken. Allerdings stellen das komplexe Formdesign und der Spritzgussprozess höhere Anforderungen an die Leistungsfähigkeit des verwendeten Materials.
Wesentliche Materialanforderungen
1. Hervorragende Witterungsbeständigkeit und Temperaturbeständigkeit
Ladeanschlüsse für den Außenbereich müssen extremen Umgebungsbedingungen standhalten – dazu zählen Temperaturen im Bereich von -40 °C bis hin zu heißen Betriebsumgebungen sowie eine dauerhafte UV-Exposition.
Um Rissbildung, Verfärbungen und mechanische Materialermüdung zu vermeiden, werden häufig silikonmodifizierte Polycarbonat-Materialien (Silikon-PC) bevorzugt. Dies liegt an ihren:
- Hervorragenden UV-Beständigkeit
- Schlagzähigkeit bei tiefen Temperaturen (bis -40 °C)
- Langfristigen Witterungsbeständigkeit
2. Eigenschaften hinsichtlich geringer Eigenspannung
In Polycarbonat-Materialien können während des Spritzgussprozesses Eigenspannungen entstehen. Bei integrierten Gehäusedesigns kann die komplexe Geometrie dieses Problem noch verstärken.
Durch den Einsatz von Siloxan-PC-Copolymeren können Hersteller:
- Fertigungsbedingte Spannungen reduzieren
- Die Formstabilität verbessern
- Die langfristige Haltbarkeit steigern
- Das Risiko von Spannungsrissbildung minimieren
3. Konformität und Sicherheitsleistung
Die in integrierten Gehäusen für Ladeanschlüsse verwendeten Materialien müssen internationalen Umwelt- und Sicherheitsstandards entsprechen. Dazu gehören:
- RoHS-Richtlinien
- REACH-Verordnung
- Anforderungen an Halogenfreiheit (HF)
- UL-Zertifizierungsstandards
Darüber hinaus sollte das Gehäusematerial folgende Eigenschaften aufweisen:
- Flammschutzklasse UL94 V-0
- Stabile elektrische Isolierung
- Hohe mechanische Festigkeit
- Zuverlässige Betriebssicherheit
Geteiltes Gehäuse für EV-Ladestecker: Die Balance zwischen Leistung und Kosteneffizienz

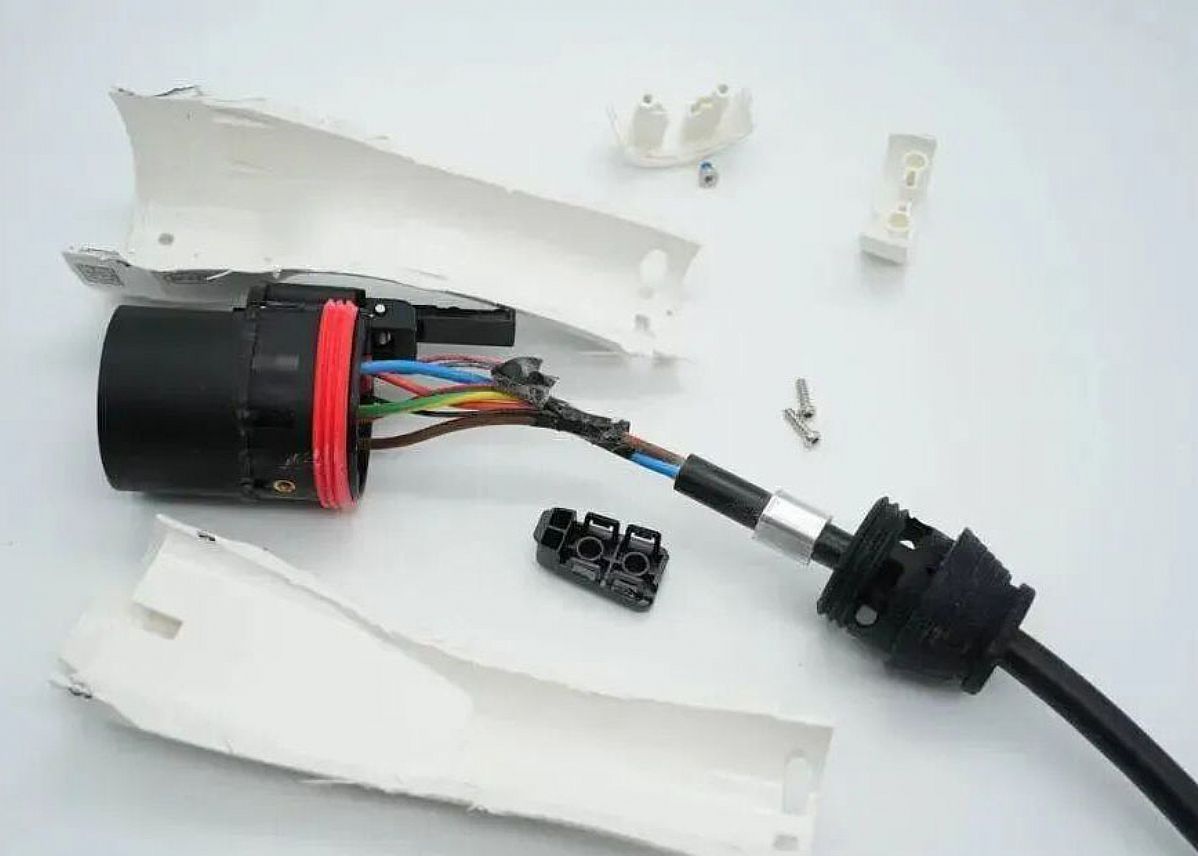

Ein geteiltes Gehäuse besteht aus mehreren geformten Einzelteilen, die zum fertigen Ladeanschluss zusammengefügt werden. Dieses Design bietet signifikante Vorteile hinsichtlich der Fertigungsflexibilität und der Kostenkontrolle.
- Vorteile des geteilten Gehäusedesigns
- Einfachere Struktur der Einzelkomponenten
- Geringere Komplexität der Spritzgussformen
- Niedrigere Investitionskosten für Werkzeuge
- Leichtere Skalierbarkeit der Produktion
- Höhere Fertigungseffizienz
Trotz dieser Vorteile müssen geteilte Gehäuse dieselben Leistungs- und Sicherheitsstandards für den Außeneinsatz erfüllen wie integrierte Konstruktionen.
Wesentliche Materialanforderungen
1. Wetter- und Temperaturbeständigkeit bleiben unverzichtbar
Auch geteilte Gehäuse sind während ihrer gesamten Lebensdauer den Bedingungen im Außenbereich ausgesetzt.
Zu den erforderlichen Materialeigenschaften gehören:
- Beständigkeit gegenüber Temperaturen bis hinab zu -40 °C
- UV-Stabilität
- Witterungsbeständigkeit
- Langzeitstabilität der mechanischen Eigenschaften
Silikon-PC-Materialien bleiben aufgrund ihres ausgewogenen Leistungsprofils eine bevorzugte Lösung.
2. Kosteneffiziente Leistungsoptimierung
Die Materialien sollten folgende Eigenschaften bieten:
- Konformität mit RoHS, REACH und HF-Richtlinien
- Flammschutzklasse UL94 V-0
- Stabile elektrische Eigenschaften
- Ausreichende mechanische Festigkeit
Gleichzeitig helfen optimierte Materialrezepturen den Herstellern dabei, die mit der Produktion geteilter Gehäuse verbundenen Kostenvorteile zu wahren.
3. Kompatibilität mit Multi-Mold-Spritzgussverfahren
Da die verschiedenen Gehäusesegmente mithilfe separater Spritzgussformen gefertigt werden, kommt den Materialflusseigenschaften eine entscheidende Bedeutung zu.
Das Material sollte folgende Merkmale aufweisen:
- Hervorragendes Formfüllverhalten
- Stabiles Verarbeitungsverhalten
- Konstante Maßhaltigkeit
- Geringere Montagetoleranzen
Diese Faktoren tragen dazu bei, die Fertigungseffizienz zu steigern und eine zuverlässige Endmontage zu gewährleisten.
Umfassende Prüfanforderungen für Gehäuse von EV-Ladekupplungen
Unabhängig davon, ob ein integriertes oder ein getrenntes Design zum Einsatz kommt, müssen die Gehäuse der Ladekupplungen strenge Validierungstests bestehen, um langfristige Zuverlässigkeit und die Sicherheit des Benutzers zu gewährleisten.
Umweltalterungstest
Xenon-Lichtbogen-Bewitterungstests simulieren eine jahrelange Exposition im Freien durch die Kombination von:
- UV-Strahlung
- Temperaturwechselzyklen
- Feuchtigkeitsschwankungen
- Einwirkung von Sprühwasser
Das Prüfverfahren bewertet die Beständigkeit gegen:
- Rissbildung
- Ausbleichen der Farbe
- Materialdegradation
- Verlust der mechanischen Leistungsfähigkeit
Prüfung der mechanischen Festigkeit
Drucktests bei hohen und niedrigen Temperaturen überprüfen die Widerstandsfähigkeit des Gehäuses unter extremen Bedingungen.
Zu den typischen Verfahren gehören:
- 24-stündige Lagerung bei -40 °C
- 24-stündige Lagerung bei 23 °C
- Überrollprüfung durch ein Fahrzeugrad unter einer Last von ca. 5000 N
Nach Abschluss der Prüfung muss das Steckergehäuse weiterhin funktionsfähig sein und darf keine signifikanten Verformungen oder Schäden aufweisen.
Geruchsprüfung
Nichtmetallische Gehäusekomponenten, Kabel, Stecker und Steuerboxen werden Geruchstests unterzogen, um ein angenehmes Benutzererlebnis sowie die Einhaltung von Qualitätsstandards sicherzustellen.
Prüfung der Kriechstromfestigkeit
Gemäß den einschlägigen Normen muss das Gehäusematerial den Kriechstromprüfungen standhalten, ohne dass es vor Abschluss der erforderlichen Prüfzyklen zu einem Überschlag oder Durchschlag kommt.
Hitzebeständigkeitsprüfung
Das Gehäuse muss seine strukturelle Integrität auch bei Einwirkung erhöhter Temperaturen bewahren.
Zu den Anforderungen gehören:
- Keine Rissbildung oder Verformung
- Kein Austreten von Dichtungsmaterialien auf spannungsführende Teile
- Klare und leserliche Kennzeichnungen
- Stabile mechanische Leistungsfähigkeit
Glühdraht- und Brandschutzprüfung
Um Brandrisiken während des Ladevorgangs zu minimieren, werden die Gehäusematerialien Glühdraht- und Entflammbarkeitsprüfungen unterzogen.
Zu den Leistungskriterien zählen:
- Keine anhaltende Flammenbildung
- Kein fortbestehendes glimmendes Weiterbrennen
- Keine Entzündung umgebender Materialien
- Einhaltung der UL94 V-0-Standards
Auswahl des richtigen Gehäusematerials
Die Wahl des geeigneten Materials erfordert eine Abwägung zwischen Leistungsanforderungen, fertigungstechnischer Komplexität und Kostenzielen.
Für integrierte Gehäuse von Ladekupplungen
Zu den empfohlenen Materialien gehören hochsilikonhaltige oder standardmäßige silikonmodifizierte PC-Compounds (Polycarbonat-Compounds), die folgende Eigenschaften bieten:
- Hervorragende Witterungsbeständigkeit
- Geringe Eigenspannung
- Exzellentes Verhalten bei tiefen Temperaturen
- Zuverlässige Verarbeitungseigenschaften
Diese Materialien eignen sich besonders gut für komplexe Geometrien und anspruchsvolle Außenanwendungen.
Für Gehäuse von geteilten Ladepistolen
Bei der Materialauswahl sollten folgende Faktoren berücksichtigt werden:
- Anzahl der erforderlichen Formwerkzeuge
- Komplexität der Bauteile
- Kostenziele
- Produktionsvolumen
Eine optimierte Silikon-PC-Formulierung bietet folgende Vorteile:
- Schlagfestigkeit bis –40 °C
- UV-Schutz
- Stabiles Formgebungsverhalten
- Kosteneffiziente Fertigung
Der Nexway EV-Ansatz für das Design langlebiger Ladeanschlüsse
Als spezialisierter Anbieter von Ladeanschlüssen für Elektrofahrzeuge, Typ-2-Ladesteckern, CCS2-Ladeverbindern und kompletten Ladelösungen legt Nexway EV größten Wert auf die Materialauswahl, die konstruktive Auslegung sowie umfassende Produkttests.
Ganz gleich, ob es um die Entwicklung integrierter oder geteilter Gehäuse für Ladepistolen geht: Die Wahl des richtigen Materialsystems ist entscheidend, um folgende Ziele zu erreichen:
- Lange Lebensdauer
- Witterungsbeständigkeit im Außenbereich
- Elektrische Sicherheit
- Effizienz in der Fertigung
- Einhaltung globaler Standards
Durch das Verständnis der Stärken und Grenzen der jeweiligen Formgebungsverfahren können Hersteller sicherere und zuverlässigere Ladeprodukte entwickeln, die den sich wandelnden Anforderungen des globalen Marktes für Elektrofahrzeuge gerecht werden.
