Eine kürzlich durchgeführte Zerlegung (Teardown) eines tragbaren AC-Ladekabels von BYD offenbart interessante Konstruktionsmerkmale, die verdeutlichen, was ein zuverlässiges Mode-2-Ladekabel für Elektrofahrzeuge ausmacht. Durch die Analyse von Aufbau, Sicherheitsfunktionen und elektrischem Design lassen sich die Schlüsselfaktoren besser verstehen, die zu Ladesicherheit und langfristiger Haltbarkeit beitragen.
Warum tragbare Ladegeräte für Elektrofahrzeuge unverzichtbar bleiben
Für viele Besitzer von Elektrofahrzeugen ist ein tragbares Ladegerät oft die erste Ladelösung, die nach dem Fahrzeugkauf zum Einsatz kommt.
Im Gegensatz zu fest installierten Wandladestationen (Wallboxen) bieten tragbare Ladegeräte mehr Flexibilität. Fahrer können ihr Fahrzeug an herkömmlichen Haushaltssteckdosen laden, das Gerät auf Reisen mitführen und es als Backup nutzen, wenn keine öffentlichen Ladestationen verfügbar sind.
Die Mobilität darf jedoch niemals zulasten der Sicherheit gehen. Ein hochwertiges tragbares Ladegerät muss Dauerstrombelastungen, Außeneinflüssen und tausenden von Steckzyklen standhalten und gleichzeitig eine zuverlässige Kommunikation mit dem Fahrzeug gewährleisten.
Die Bedeutung einer robusten Kabelkonstruktion
Eines der auffälligsten Merkmale des BYD-Ladegeräts ist die Verwendung eines für Elektrofahrzeuge spezifizierten Ladekabels mit einem Querschnitt von 3 × 4 mm².
Die Wahl des Kabels ist entscheidend, da sie direkten Einfluss auf Wärmeentwicklung, Spannungsabfall und langfristige Zuverlässigkeit hat. Größere Leiterquerschnitte reduzieren den Widerstand und erhöhen die Sicherheit bei längeren Ladevorgängen.
Bei tragbaren Ladegeräten mit einer Nennstromstärke von 16 A ist die Verwendung ausreichend dimensionierter Leiter besonders wichtig, da der Ladevorgang oft über mehrere Stunden hinweg ohne Unterbrechung erfolgt.
Das untersuchte Ladegerät verfügt zudem über eine Kabellänge von 5 Metern, was einen praktischen Kompromiss zwischen Flexibilität beim Laden und einfachem Kabelmanagement darstellt.
Integrierte Elektronik für ein schlankes Design

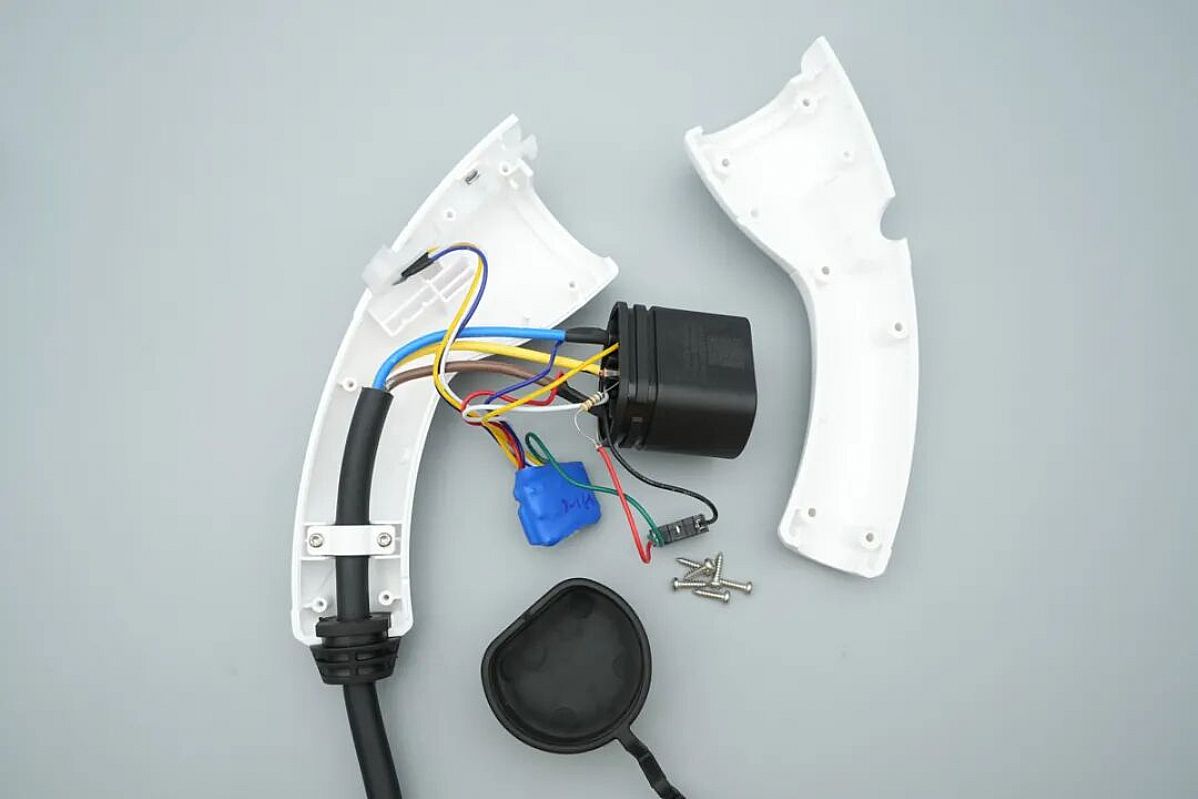

Im Gegensatz zu einigen tragbaren Ladelösungen, bei denen sich die Steuereinheit in der Mitte des Kabels befindet, ist die primäre Steuerelektronik bei diesem Modell direkt in den Ladestecker integriert.
Dieser Ansatz bietet mehrere Vorteile:
- Geringeres Kabelgewicht
- Bessere Mobilität
- Einfachere Verstauung
- Komfortablere Handhabung im Alltag
Durch den Verzicht auf sperrige externe Komponenten lässt sich das Ladegerät bequemer anschließen und abtrennen, ohne dass die volle Ladefunktionalität beeinträchtigt wird.
Das Sicherheits-Kommunikationssystem verstehen
Modernes AC-Laden basiert auf einer kontinuierlichen Kommunikation zwischen Fahrzeug und Ladeeinrichtung.
Im Inneren des Ladesteckers erzeugt und verwaltet eine spezielle Steuerplatine das sogenannte „Control Pilot"-Signal (CP-Signal), das einen sicheren Austausch von Ladeinformationen zwischen Fahrzeug und Ladegerät ermöglicht.
Die Untersuchung ergab zudem die Verwendung eines 680-Ohm-Widerstands an der Ladeschnittstelle. Gemäß den chinesischen Standards für das AC-Laden kennzeichnet dieser Widerstandswert die Strombelastbarkeit des Kabels und ermöglicht es dem Fahrzeug, die Ladeleistung der Ladestation zu erkennen.
Dieses scheinbar kleine Bauteil spielt eine wichtige Rolle dabei, sicherzustellen, dass der Ladestrom innerhalb sicherer Betriebsgrenzen bleibt.
Schutz vor Umwelteinflüssen im Alltag
Mobile Ladegeräte für Elektrofahrzeuge sind häufig Staub, Feuchtigkeit, Regen und Temperaturschwankungen ausgesetzt.
Daher ist der Schutz vor Umwelteinflüssen ebenso wichtig wie die elektrische Leistungsfähigkeit.
Das untersuchte Ladegerät zeichnet sich durch folgende Merkmale aus:
- Schutzart IP55
- Staubgeschützte Steckerabdeckung
- Verstärkte Kabelzugentlastung
- Sicherer Verriegelungsmechanismus
- Wetterfestes Gehäusedesign
Diese Merkmale tragen dazu bei, mechanische Schäden und Verunreinigungen durch Umwelteinflüsse im täglichen Gebrauch zu vermeiden.
Die Bedeutung einer zuverlässigen Steuereinheit
Das Herzstück jedes Mode-2-Ladekabels ist ein Steuermodul, das für Kommunikation, Überwachung und Schutzfunktionen zuständig ist.
Die interne Leiterplatte (PCB) des Ladegeräts umfasst:
- Schaltkreise zur Umwandlung von Wechselstrom (AC) in Gleichstrom (DC)
- Mikrocontroller-basiertes Lademanagement
- Komponenten zur Signaltrennung
- Schaltkreise zur Spannungsregelung
- Steuerfunktionen für die CP-Kommunikation
Gemeinsam überwachen diese Systeme kontinuierlich den Ladestatus und gewährleisten ein sicheres Zusammenspiel zwischen Fahrzeug und Stromquelle.
Was zeichnet ein hochwertiges mobiles Ladegerät für Elektrofahrzeuge aus?
Ein zuverlässiges mobiles Ladegerät ist weit mehr als nur ein Stecker und ein Kabel.
Verschiedene Konstruktionsmerkmale bestimmen die Gesamtleistung:
Elektrische Sicherheit
Eine korrekte Dimensionierung der Leiter, Wärmemanagement und Kommunikationsschaltkreise gewährleisten einen sicheren Langzeitbetrieb.
Schutz vor Umwelteinflüssen
Wasserbeständigkeit, Staubschutz und langlebige Materialien tragen zu einer längeren Lebensdauer bei.
Mechanische Zuverlässigkeit
Zugentlastungssysteme, Verriegelungsmechanismen und eine robuste Steckerkonstruktion erhöhen die Haltbarkeit bei häufigem Gebrauch.
Intelligente Steuerung
Integrierte Elektronik sorgt für eine kontinuierliche Überwachung und Absicherung während des gesamten Ladevorgangs.
Fazit
Angesichts der zunehmenden Verbreitung von Elektrofahrzeugen bleiben mobile Ladelösungen ein wesentlicher Bestandteil des Lade-Ökosystems.
Die Konstruktionsmerkmale des mobilen Ladegeräts von BYD zeigen, wie Kabelqualität, Kommunikationstechnik, Umweltschutz und intelligente Steuerungssysteme zusammenwirken, um ein sicheres und zuverlässiges Ladeerlebnis zu gewährleisten.
Ob für das Laden zu Hause, auf Reisen oder als Notfalllösung – ein gut konzipiertes Mode-2-Ladegerät bietet die Flexibilität, Sicherheit und den Komfort, die moderne Elektroautofahrer zunehmend erwarten.
Für Hersteller, Händler und Anbieter von Ladeausrüstung ist das Verständnis dieser Konstruktionsprinzipien entscheidend, um Ladelösungen zu entwickeln, die sowohl den aktuellen Marktanforderungen als auch künftigen Industriestandards gerecht werden.
