Moderne Elektrofahrzeuge setzen primär auf zwei Lademethoden: AC-Laden (langsames Laden) und DC-Laden (schnelles Laden). Obwohl beide Methoden letztlich Energie in den Batteriespeicher einspeisen, unterscheiden sich ihre Funktionsprinzipien, Systemarchitekturen und Ladeleistungen erheblich.
Wie ein Ladesystem für Elektrofahrzeuge funktioniert
Die grundlegende Aufgabe eines Ladesystems für Elektrofahrzeuge besteht darin, elektrische Energie aus dem Stromnetz in die Fahrzeugbatterie zu übertragen und dabei durch kontinuierliche Überwachung, Kommunikation und Schutzfunktionen die Sicherheit zu gewährleisten.
Ein vollständiges Ladesystem umfasst typischerweise:
- Ladestecker und Ladebuchse
- Ladekabel
- Fahrzeugsteuerungseinheit (VCU)
- Batteriemanagementsystem (BMS)
- Ladeinfrastruktur (Ladegerät)
- Kommunikations- und Schutzschaltungen
Während des Ladevorgangs tauschen Fahrzeug und Ladeinfrastruktur kontinuierlich Informationen über die aktuelle Kapazität, den Batteriestatus, die Temperatur, die Spannung und sicherheitsrelevante Bedingungen aus. Der Ladevorgang beginnt erst, wenn alle Sicherheitsanforderungen erfüllt sind.
AC-Laden: Die gängigste Lademethode für den Alltag
Das AC-Laden ist die am weitesten verbreitete Lademethode für den Einsatz im privaten Umfeld und am Arbeitsplatz. Bei diesem System gelangt der aus dem Netz bezogene Strom als Wechselstrom in das Fahrzeug und wird dort vom On-Board-Lader (dem fahrzeuginternen Ladegerät) in Gleichstrom umgewandelt, bevor er den Batteriespeicher erreicht.
Je nach Region und Installationsumgebung kann beim AC-Laden entweder einphasiger Strom mit 220 V oder dreiphasiger Strom mit 380 V genutzt werden.
Zu den wichtigsten Komponenten beim AC-Laden gehören:
- On-Board-Lader (OBC)
- AC-Ladebuchse
- Ladekabel
- AC-Ladestation oder Haushaltssteckdose
- Steuerungssysteme (VCU und BMS)
Unter diesen Komponenten spielt das Ladekabel eine besonders wichtige Rolle für die Gewährleistung einer sicheren Energieübertragung.
Warum das Laden im Modus 2 weltweit so beliebt ist
Ein

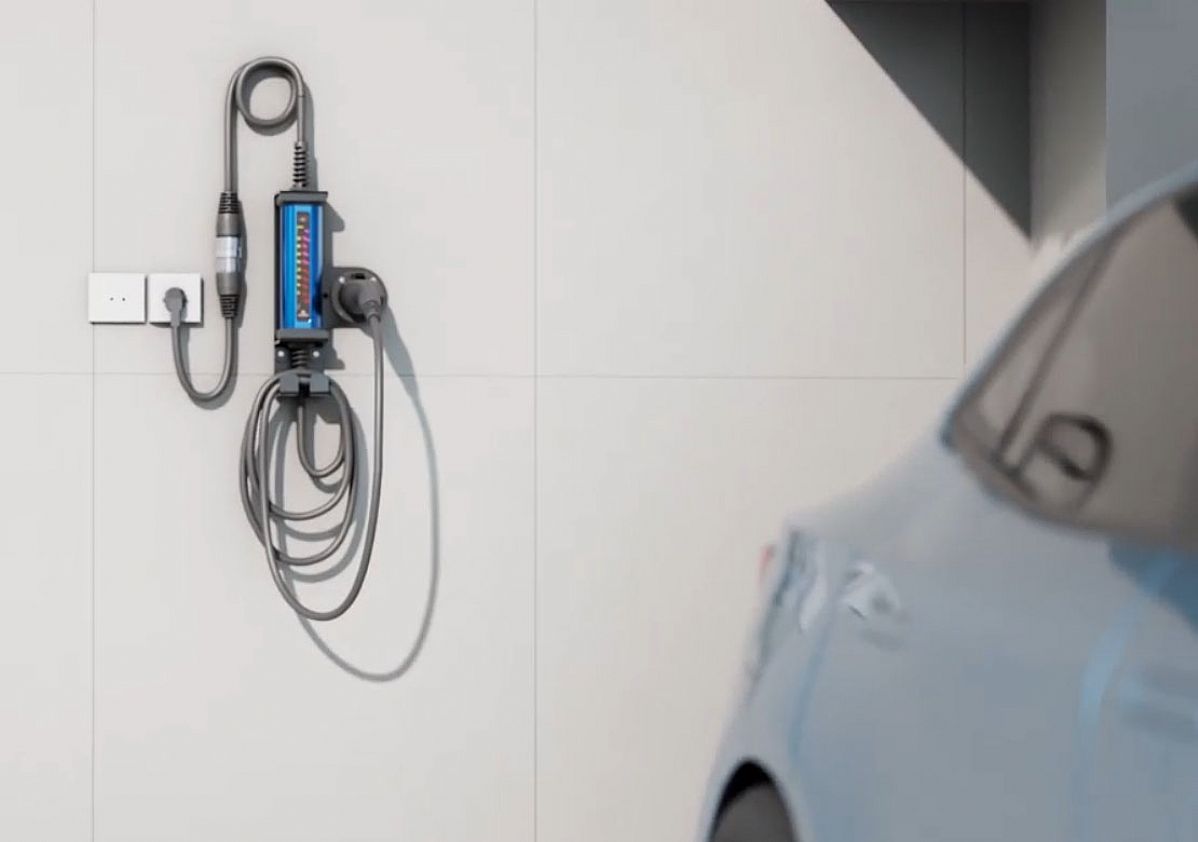

Ladekabel für Elektrofahrzeuge des Modus 2 bietet eine bequeme Möglichkeit, das Fahrzeug direkt über eine herkömmliche Haushaltssteckdose zu laden, ohne dass hierfür eine dedizierte Ladestation erforderlich ist.
Im Gegensatz zu gewöhnlichen Verlängerungskabeln verfügt ein Ladekabel des Modus 2 über eine integrierte Steuer- und Schutzeinheit (IC-CPD), die kontinuierlich sowohl den Zustand des Fahrzeugs als auch den des Stromnetzes überwacht. Diese Steuereinheit kann die Stromzufuhr bei der Erkennung von Unregelmäßigkeiten automatisch unterbrechen, wodurch die Ladesicherheit erheblich gesteigert wird. Zu den typischen Spezifikationen für das Laden im Modus 2 gehören:
- 220 V AC-Eingangsspannung
- Maximaler Ladestrom von ca. 13 A
- Ladeleistung von bis zu 2,86 kW
- Integrierte Schutzfunktionen
- Tragbares und benutzerfreundliches Design
Da die Ladeleistung relativ moderat ist, steigt die Batterietemperatur während des Ladevorgangs langsamer an; dies kann – im Vergleich zum häufigen Laden mit hoher Leistung – zu einer längeren Lebensdauer der Batterie beitragen.
Für viele Besitzer von Elektrofahrzeugen bleibt das Laden im Modus 2 die praktischste Lösung für das nächtliche Aufladen sowie für den alltäglichen Fahrzeuggebrauch.
Kommunikations- und Sicherheitsmechanismen beim AC-Laden
Moderne AC-Ladesysteme nutzen spezielle Kommunikationssignale, um einen sicheren Betrieb zu gewährleisten.
Das CC-Signal (Connection Confirmation) überprüft, ob der Ladestecker korrekt eingesteckt ist, und ermittelt die Kapazität des Ladekabels. Das CP-Signal (Control Pilot) übermittelt mittels PWM-Steuerung den vom Ladegerät bereitgestellten verfügbaren Ladestrom an das Fahrzeug.
Sobald der Stecker eingesteckt ist, läuft der Ladevorgang typischerweise in folgender Reihenfolge ab:
1. Das Fahrzeug erkennt die Ladeverbindung.
2. Das On-Board-Ladegerät aktiviert die Fahrzeugsysteme.
3. VCU und BMS führen Systemprüfungen durch.
4. Ladegerät und Fahrzeug tauschen Statusinformationen aus.
5. Das BMS erteilt die Freigabe für den Ladevorgang.
6. Die Leistungsrelais schließen.
7. Der Ladevorgang beginnt automatisch.
Dieser vollautomatisierte Prozess steigert den Benutzerkomfort und gewährleistet gleichzeitig eine strikte Sicherheitskontrolle.
DC-Schnellladen: Schnelle Energieversorgung
Im Gegensatz zum AC-Laden erfolgt beim DC-Laden die Leistungsumwandlung innerhalb der Ladestation und nicht im Fahrzeug selbst.
Die Ladestation wandelt dreiphasigen Wechselstrom (AC) in Hochspannungs-Gleichstrom (DC) um und speist diesen über einen speziellen DC-Ladeanschluss direkt in das Batteriepaket ein.
Da das bordeigene Ladegerät (On-Board-Charger) umgangen wird, kann die Ladeleistung deutlich höher ausfallen, was wesentlich kürzere Ladezeiten ermöglicht.
Ein typisches DC-Ladesystem umfasst folgende Komponenten:
- DC-Ladeanschluss
- DC-Ladeeingang (Inlet)
- Batteriemanagementsystem (BMS)
- DC-Schnellladestation
- CAN-Kommunikationsnetzwerk
Das BMS kommuniziert direkt mit der Ladestation, um Ladespannung und Ladestrom entsprechend dem Batteriezustand und den Sicherheitsanforderungen zu regeln.
Aufgrund der dabei auftretenden höheren Ladeleistungen gewinnen das Thermomanagement und der Batterieschutz während des DC-Ladevorgangs an besonderer Bedeutung.
AC-Laden vs. DC-Laden: Welche Methode ist besser?
Beide Lademethoden bieten wichtige Vorteile und sind für unterschiedliche Ladeszenarien konzipiert.
| Merkmal |
AC-Laden |
DC-Laden |
| Ladegeschwindigkeit |
Mittel |
Sehr schnell |
| Installationskosten |
Niedriger |
Höher |
| Batteriebelastung |
Geringer |
Höher |
| Wärmeentwicklung |
Geringer |
Höher |
| Eignung für das Laden zu Hause |
Ausgezeichnet |
Begrenzt |
| Eignung für öffentliche Ladestationen |
Gut |
Ausgezeichnet |
Für das tägliche Pendeln und das Laden über Nacht gilt das AC-Laden im Allgemeinen als die batterie-schonendste Option. Geringere Ladeströme reduzieren die Wärmeentwicklung, minimieren die Belastung der Batterie und tragen dazu bei, deren Lebensdauer zu verlängern.
Das DC-Schnellladen hingegen eignet sich ideal für Langstreckenfahrten, den Einsatz in Fahrzeugflotten sowie für Situationen, in denen eine schnelle Aufladung erforderlich ist.
Die meisten Hersteller von Elektrofahrzeugen empfehlen eine Kombination beider Lademethoden: das AC-Laden für den regulären Ladebedarf und das DC-Schnellladen für jene Gelegenheiten, bei denen eine schnellere Aufladung notwendig ist.
Warum das Laden im Modus 2 weiterhin eine wichtige Rolle spielt
Auch mit dem Ausbau der öffentlichen Ladeinfrastruktur bleiben portable Ladelösungen für Besitzer von Elektrofahrzeugen äußerst wertvoll.
Ein Ladekabel für Elektrofahrzeuge im Modus 2 bietet mehrere wichtige Vorteile:
- Kompatibilität mit herkömmlichen Haushaltssteckdosen
- Portabel und reisefreundlich
- Integrierte Schutzelektronik
- Geringere Installationskosten
- Praktische Möglichkeit zum Notladen
- Geringere Batteriebelastung beim regulären Laden
Diese Vorteile machen das Laden im Modus 2 zu einer der vielseitigsten Ladelösungen, die privaten Besitzern von Elektrofahrzeugen weltweit zur Verfügung stehen.
Fazit
Ladesysteme für Elektrofahrzeuge stützen sich auf hochentwickelte Kommunikations-, Steuerungs- und Schutzmechanismen, um eine sichere und effiziente Energieübertragung zwischen dem Stromnetz und den Fahrzeugbatterien zu gewährleisten. Während das DC-Laden für Langstreckenfahrten und gewerbliche Anwendungen eine unübertroffene Geschwindigkeit bietet, bleibt das AC-Laden aufgrund seiner Einfachheit, Sicherheit und batterieschonenden Eigenschaften die bevorzugte Wahl für das Laden im Alltag. Unter den AC-Ladelösungen bietet das Mode-2-Ladekabel nach wie vor eine hervorragende Balance aus Komfort, Mobilität und Ladesicherheit – und ist damit ein unverzichtbares Zubehör für Besitzer moderner Elektrofahrzeuge.
Für Hersteller, Händler und Nutzer von Elektrofahrzeugen, die auf der Suche nach zuverlässiger Ladeausrüstung sind, ist das Verständnis dieser Ladeprinzipien der erste Schritt zur Auswahl der passenden Ladelösung, die langfristige Leistungsfähigkeit und Sicherheit gewährleistet.
