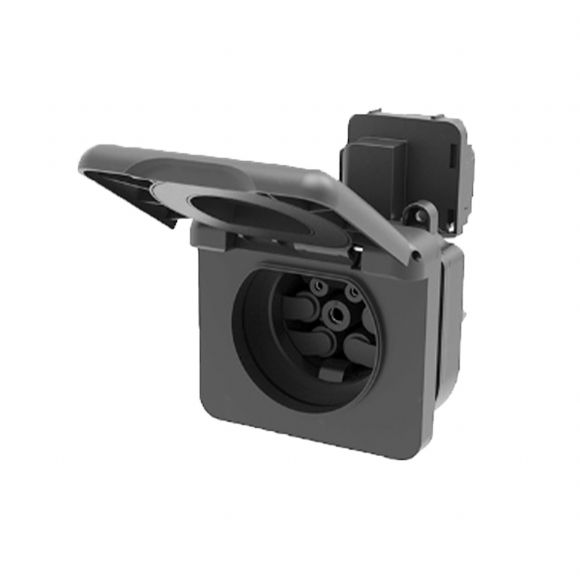

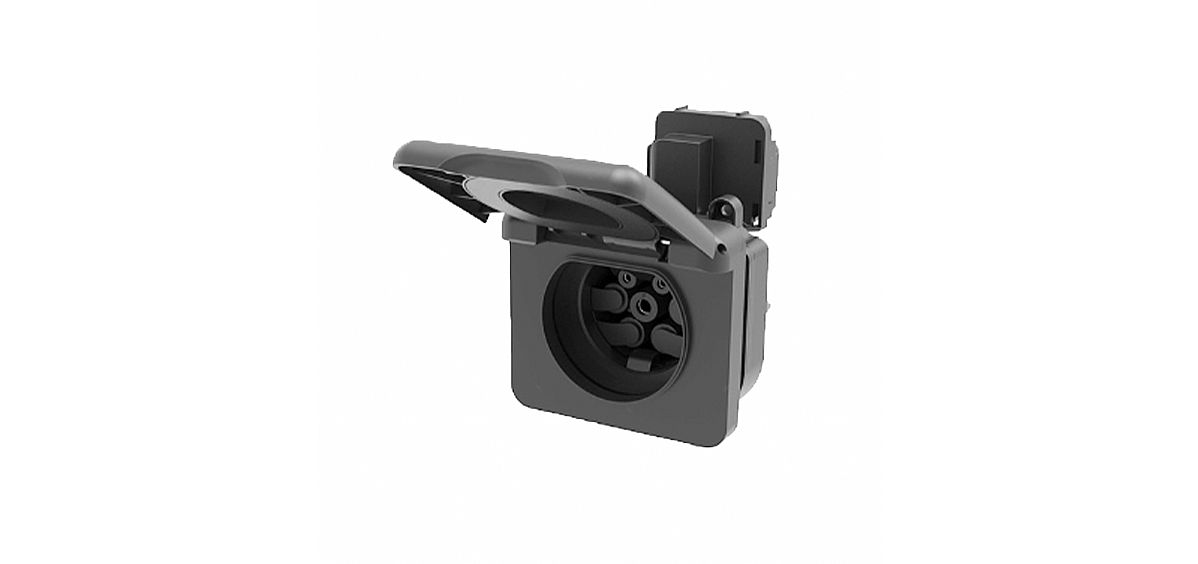

Ladestation Ladesteckdose, ohne Kabel, zum Laden von Elektrofahrzeugen (EV) mit Wechselstrom (AC), Typ 2, IEC 62196-2, 16A /250 V (AC);32A /480 V (AC), Gehäuse: schwarz.
Definiert durch die Norm IEC 62196-2 (Mennekes-Stecker).
Kreisförmiges Design mit sieben Kontaktpunkten (3 Phasenleitungen, 1 Nullleiter, 1 Erdung, 2 Signalleitungen).
Unterstützt einphasiges Laden bis zu 7,4 kW.
Unterstützt dreiphasiges Laden bis zu 22 kW.
Weitgehend kompatibel mit europäischen Elektrofahrzeugen.
Kann für die Verwendung mit Typ-1-Steckern (SAE J1772) angepasst werden.
Einschließlich eines mechanischen Verriegelungsmechanismus für eine sichere Verbindung.
Erleichtert die Kommunikation zwischen dem Fahrzeug und der Ladestation.
Beständiges Kunststoffgehäuse, resistent gegen Umwelteinflüsse.
Gebräuchlich in öffentlichen und privaten EV-Ladestationen.
Produktspezifikationen
Definition
Standard
IEC 62196-2:2016
Lademodus
3
Anschlussmodus
B
Stromart
AC
Gehäusefarbe
Schwarz
Schalenfarbe
Schwarz
Umweltleistung
Umgebungstemperatur (Betrieb)
-30～50℃
Umgebungstemperatur (Lagerung)
-40～80℃
Höchste Höhe
2000 m
Schutzart
IP54
Mechanische Leistung
Einsteck-/Entnahmezyklen
＞10000-mal
Einsteck-/Entnahmekraft
＜100 N
Stoßfestigkeit
Die Ladeschnittstelle hält Stürzen aus 1 Meter Höhe und einem überschlagenden Auto von 2 Tonnen stand.
Elektrische Leistung
Nennstrom
16 A, 32 A
Nennspannung
250 V/480 V
Anzahl der Stromkontakte
3 (L, N, PE) 5 (L1, L2, L3, N, PE)
Anzahl der Signalkontakte
2 (CP, PP)
Signalstiftstrom
2 A
Isolationswiderstand
＞100MΩ
Produktvorteile
Ergonomisches Design
Das universelle Design unterstützt einphasiges und dreiphasiges AC-Laden. Die flexible Installation reduziert die Infrastrukturkosten und ist mit einer breiten Palette von Elektrofahrzeugmodellen kompatibel.
Sicheres Aufladen
Hohe Leistungsabgabe (bis zu 22 kW) für kürzere Ladezeiten. Es unterstützt robuste Kommunikationsprotokolle zwischen dem Fahrzeug und der Ladestation für mehr Sicherheit und Effizienz.
Langlebige Konstruktion
Es ist einfach zu installieren und zu warten und zeichnet sich durch eine hohe Zuverlässigkeit und eine langlebige Struktur aus. Der mechanische Verriegelungsmechanismus gewährleistet einen sicheren Ladevorgang und minimiert Betriebsunterbrechungen.
Schützende Steckerabdeckung
Auf Basis ausgereifter Standards (IEC 62196-2) bieten wir maßgeschneiderte Lösungen, die Ihren spezifischen Anforderungen und Wünschen optimal entsprechen.
